Lösbare Kabelübergänge
M 15 51

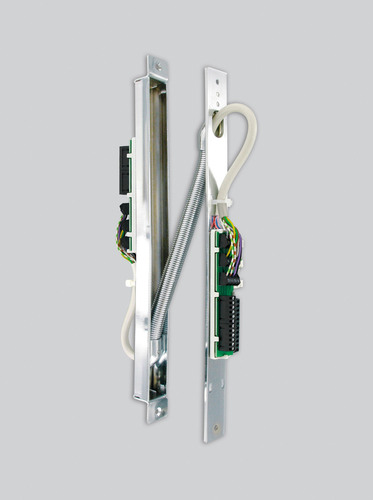

Kabelübergang für den verdeckten Einbau mit 12-poliger Schraub-Steck-Klemme und zwei Platinen. Tür und Zarge können ohne spezielle elektrotechnische Kenntnisse verbunden oder getrennt werden. Wartungs-, Montage- und Servicetätigkeiten der in der Tür befindlichen elektronischen / elektromechanischen Komponenten können komfortabel ausgeführt werden.
Anmerkungen
| Der Temperaturbereich im Betrieb variiert je nach übertragener Stromleistung. |
|---|
Downloads
Eigenschaften
| Betriebsspannung | 24 V DC |
|---|---|
| Einsatzbereich | Tür |
| Federlänge | 468 mm |
| Material Endstück | Stahl, verchromt |
| Material Feder und Aufnahmekasten | Stahl, verchromt |
| Maße Aufnahmekasten | 480 x 24 x 17,5 mm (L x B x H) |
| Platinenaufnahmeblech | 300 x 24 x 3 mm (L x B x H) Stahl, verchromt |
| Schutzart | IP 20 |
| Steckverbindung | 12-polig |
| Stromverbrauch | max. 2 A (Dauerstrom, je Ader) max. 4 A (Dauerstrom über Ader 9-12 und 0,75 A über Ader 1-8) max. 6 A (Einschaltstrom, 3 Sek.) |
| Temperaturbereich | bei ruhendem Zustand: -30 °C bis +80 °C bei bewegtem Zustand: -10 °C bis +80 °C |
| Öffnungswinkel | 180° |
Verpackung
| Lieferumfang | Kabelübergang, Montageanleitung, Befestigungsmaterial |
|---|
Varianten
| Artikel Nr. |
|---|
|
1309626 |
*
Der Temperaturbereich im Betrieb variiert je nach übertragener Stromleistung.
