M 13 65

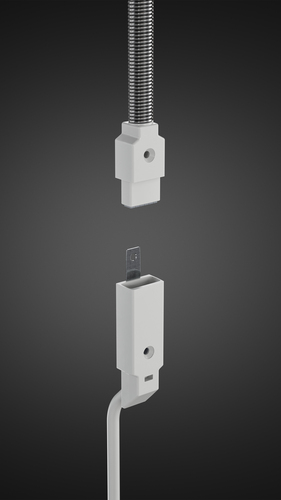

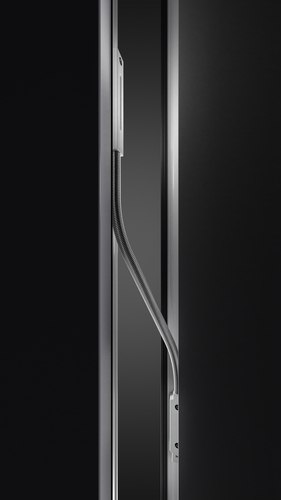

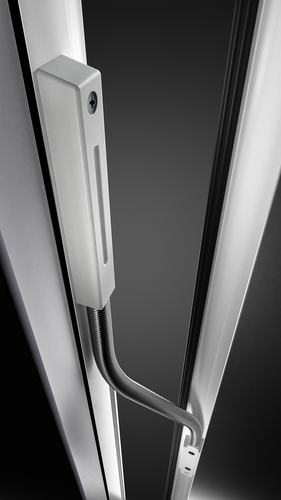

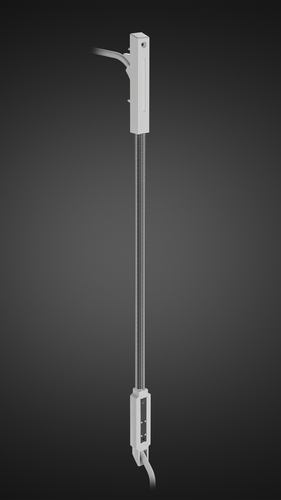

Der trennbare Kabelübergang dient dazu, Strom und Signale zwischen Türblatt und Türrahmen zu übertragen und ist zur verdeckten Montage im Türfalz konzipiert.
Anmerkungen
| Montage Holzprofil: Abdeckblech M 17 15 für die Kabelreserve zwingend erforderlich! Montage Kunststoffprofil: je nach Profil Abdeckblech M 17 16 für die Kabelreserve erforderlich // Montage Metallprofil: in der Regel ausreichend Platz für die Kabelreserve; bei Bedarf Abdeckblech M 17 16 verwenden // Kabelreserve: min. 60 mm bei direktem Einbau min. 63 mm bei Einbau mit Abdeckblech min. 80 mm bei Einbau mit Aufnahmekasten // |
|---|
Downloads
Eigenschaften
| Betriebsspannung | 48 V DC |
|---|---|
| Einsatzbereich | Türfalz |
| Federlänge | 278 mm |
| Leitungsdurchmesser | ø 6,2 mm |
| Material Feder | Edelstahl (1.4301) |
| Schutzart | IP 54 (in gestecktem Zustand) |
| Steckverbindung | 12-polig |
| Stromverbrauch | max. 3 A (Dauerstrom je Ader) max. 6 A (Einschaltstrom, 3 Sek.) |
| Temperaturbereich | -40 °C bis +80 °C (bei ruhendem Zustand) -20 °C bis +80 °C (bei bewegtem Zustand) |
| Öffnungswinkel | 180° |
Verpackung
| Lieferumfang | Kabelübergang, Beipack, Befestigungsmaterial |
|---|
Zubehör
| Typ | Abbildung | Verwendung |
|---|---|---|
|
M 17 13 Abdeckblech aus Edelstahl für die Montage von Kabelübergängen M 13 65 und M 13 75 (steckbares Teil) in Holz |
|
|
|
M 17 14 Abdeckblech aus Edelstahl für die Montage von Kabelübergängen M 13 65 und M 13 75 (steckbares Teil) in Kunststoff und Aluminium |
|
|
|
M 17 15 Montageteil für den Einbau von lösbaren Miniatur-Kabelübergängen in Kunststoff und Aluminium |
|
|
|
M 17 16 Abdeckblech aus Edelstahl für die Montage von Kabelübergängen M 13 65 (nicht steckbares Teil) in Kunststoff und Aluminium |
|
|
|

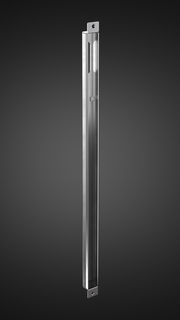

M 17 17 Aufnahmekasten für den Einbau von M 13 65 (nicht steckbares Teil) in Kunststoff und Aluminium |
|
